Chargements propres des structures
Analyse physique & Mécanique

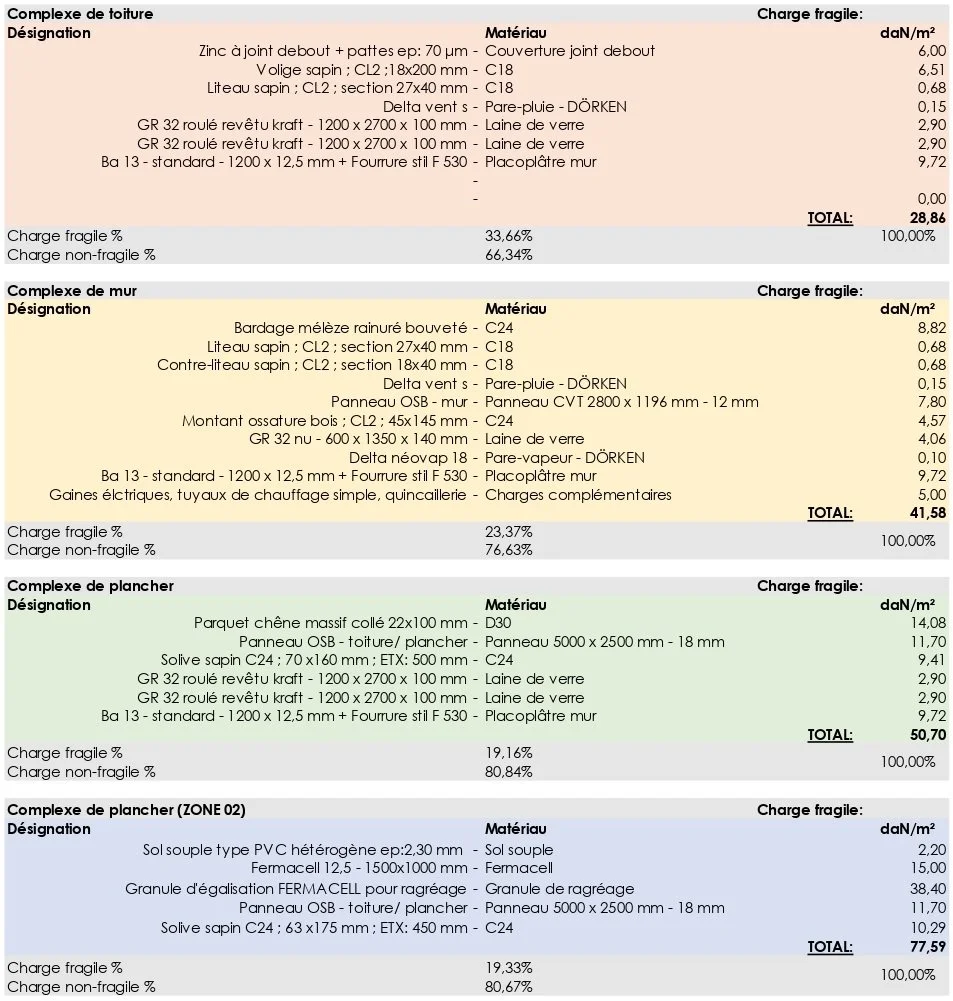

L'imprécision sur le poids propre des complexes engendre des surdimensionnements en cascade sur l'ensemble de la descente de charges. Plutôt que de recourir à des valeurs forfaitaires conservatrices, nous caractérisons chaque composant par ses propriétés physiques réelles. Les combinaisons d’actions sont établies selon l'Eurocode 0 aux États Limites Ultime (ELU) et de Service (ELS). Nous intégrons la masse volumique exacte de l'essence selon sa classe de résistance (ex: C24, GL24h), la densité spécifique de l'isolant et le poids au mètre carré de la couverture selon le pureau d'exposition.
Justifications réglementaires & Points de contrôle
Combinaisons de charges (Eurocode 0) : Pondération stricte des charges permanentes et d'exploitation, ainsi que des actions climatiques de neige et de vent.
Élimination des marges aveugles : Réduction du poids mort appliqué aux porteurs verticaux sans altérer les coefficients réglementaires de sécurité.
Validation de la descente de charges : Calcul précis des réactions d'appui transmises aux maçonneries, linteaux et fondations.
Impact économique & Rentabilité chantier
Réduction du cubage de bois : Optimisation directe des sections des solives, pannes et fermes pour économiser la matière première.
Économie sur la sous-structure : Moins de masse à reprendre au niveau des ouvrages porteurs principaux.
Gains financiers immédiats : Chaque mètre cube de bois retiré sans dérogation aux normes réduit le montant du devis d'approvisionnement et augmente votre marge.
Isolation thermique & hygrométrie
Analyse physique & Mécanique

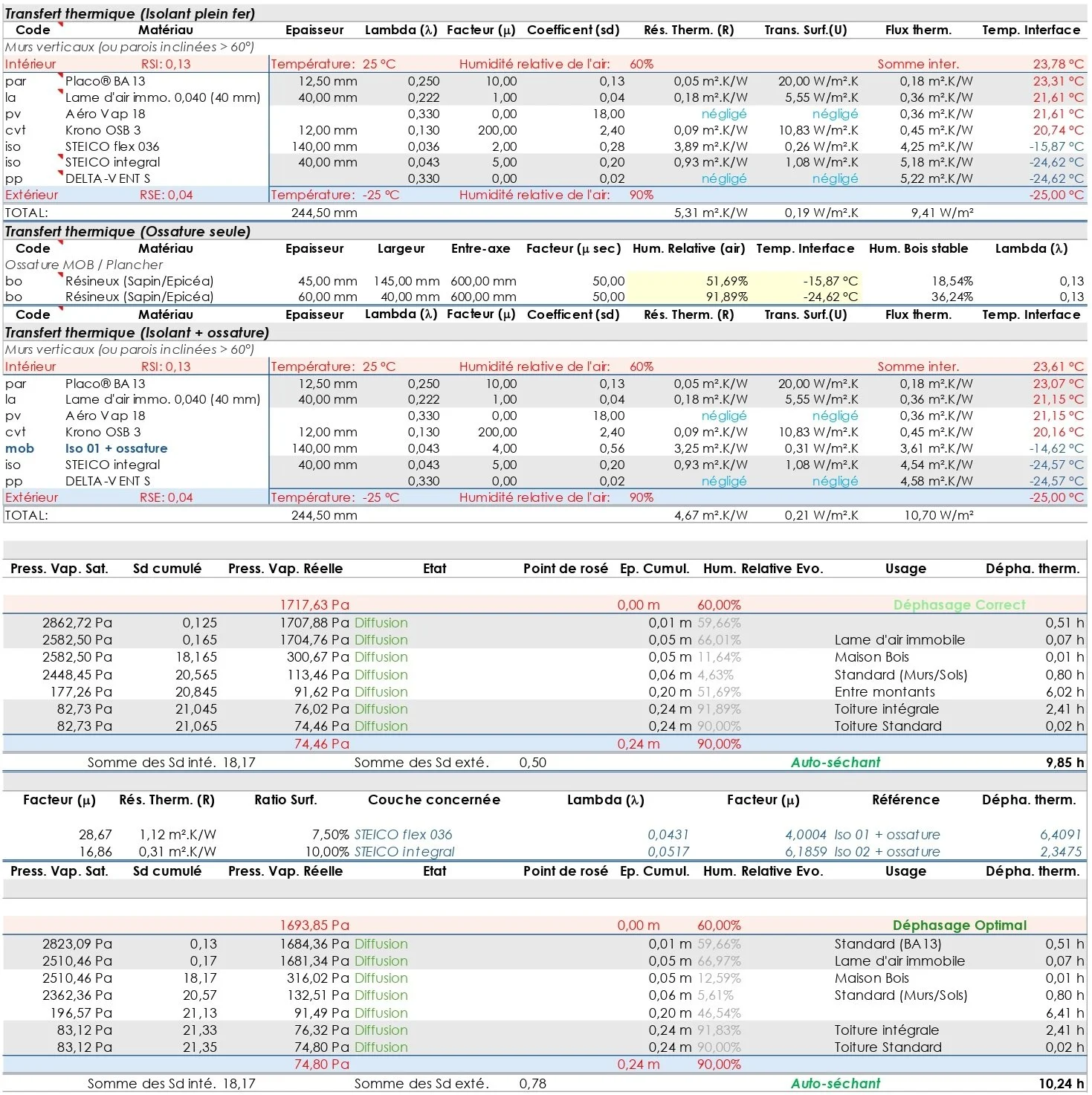

La performance d'une paroi ne se résume pas à sa résistance thermique théorique. L'évaluation du risque hygrothermique exige l'analyse du gradient de pression de vapeur saturante et de la pression partielle de vapeur à travers chaque interface du complexe. Nous étudions le flux de migration de la vapeur d'eau pour quantifier la quantité de condensat éventuel en période hivernale et vérifier la capacité d'assèchement du complexe en période estivale.
Justifications réglementaires & Points de contrôle

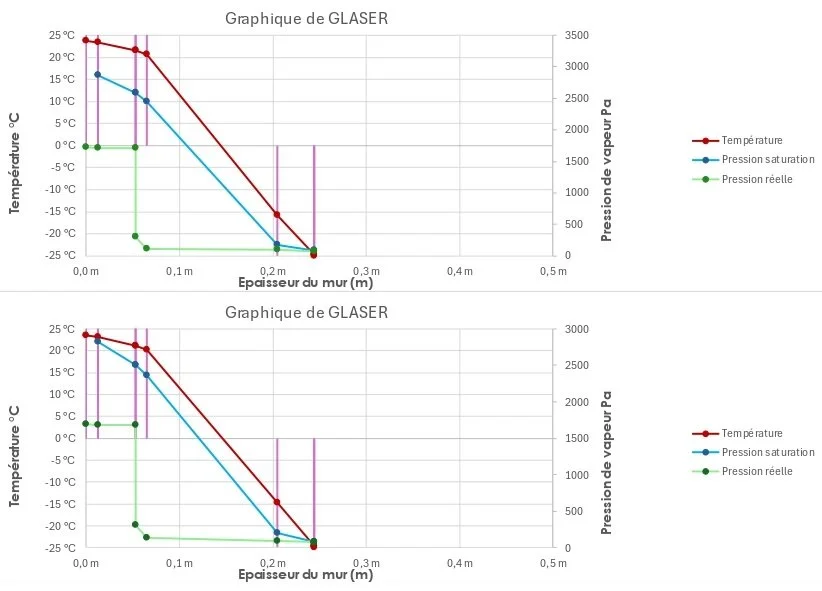

Méthode de Glaser (NF EN ISO 13788) : Calcul du profil de température et de pression pour interdire l'apparition du point de rosée au cœur de l'isolant.
Pondération des ponts thermiques (ISO 6946) : Intégration de l'impact de l'ossature bois sur la transmission thermique globale de la paroi.
Déphasage thermique : Amortissement de l'onde de chaleur sur une durée cible supérieure à 10 heures pour garantir le confort d'été.
Impact économique & Rentabilité chantier
Ajustement de l'isolant : Pose de l'épaisseur exacte requise pour atteindre la cible énergétique sans surcoût inutile.
Optimisation des membranes : Choix ciblé de la valeur Sd évitant la pose de freins-vapeur hygro-variables très onéreux lorsqu'ils ne sont pas indispensables.
Risque de sinistre nul : Éradication des risques de pourrissement et des coûts de remise en état sous garantie décennale.

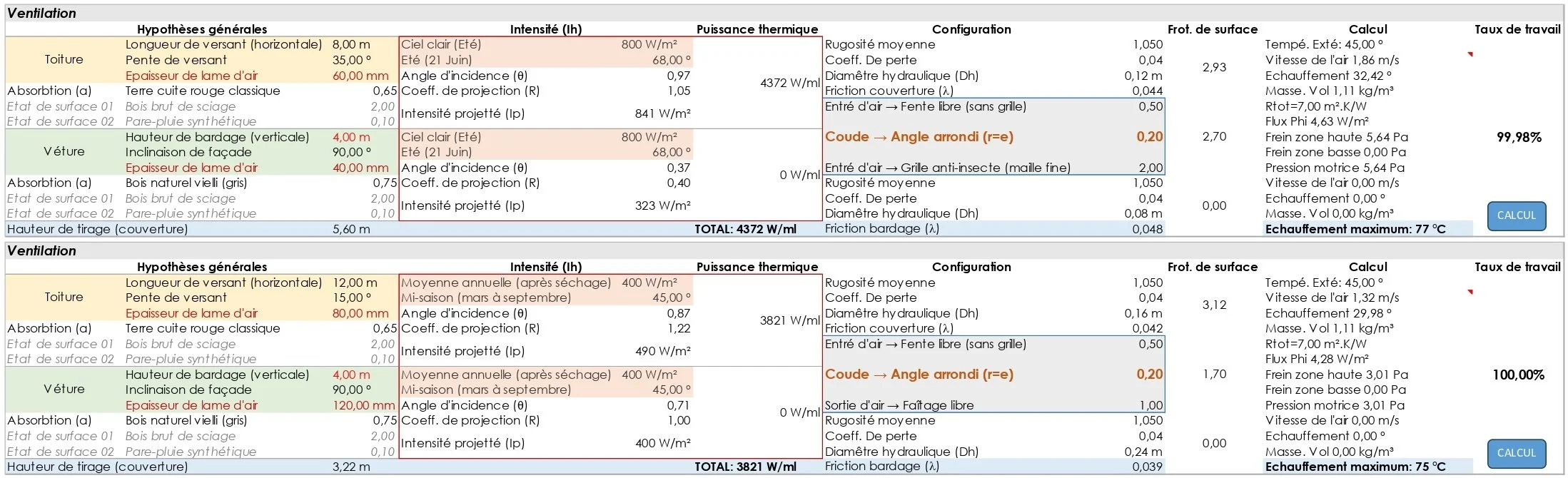

Aéraulique & ventilation des lames d'air
Analyse physique & Mécanique
Une lame d'air n'est efficace que si la pression motrice naturelle générée par la poussée d'Archimède (effet cheminée) dépasse la somme des pertes de charge régulières et singulières causées par les tasseaux, liteaux et grilles de ventilation. Nous analysons le diamètre hydraulique de la lame, la hauteur de tirage et la rugosité des surfaces pour garantir un renouvellement d'air permanent.
Justifications réglementaires & Points de contrôle
Section minimale utile (DTU 41.2 / 40.1 et 40.2) : Vérification du ratio des ouvertures de ventilation aux points bas (égout) et points hauts (faîtage).
Température limite en sous-face : Contrôle du flux thermique maximal pour préserver la durabilité et l'intégrité de l'écran pare-pluie synthétique.
Élimination des zones stagnantes : Validation d'un écoulement garantissant l'assèchement continu de la sous-face du parement.
Impact économique & Rentabilité chantier
Calibration des tasseaux : Évite l'augmentation injustifiée des épaisseurs de litonnage et de contre-lattes.
Pérennité des matériaux : Prolongation de la durée de vie de l'écran pare-pluie, évitant un remplacement prématuré.
Sécurité de pose : Grilles anti-rongeurs et fentes d'égout dimensionnées au strict nécessaire mécanique.

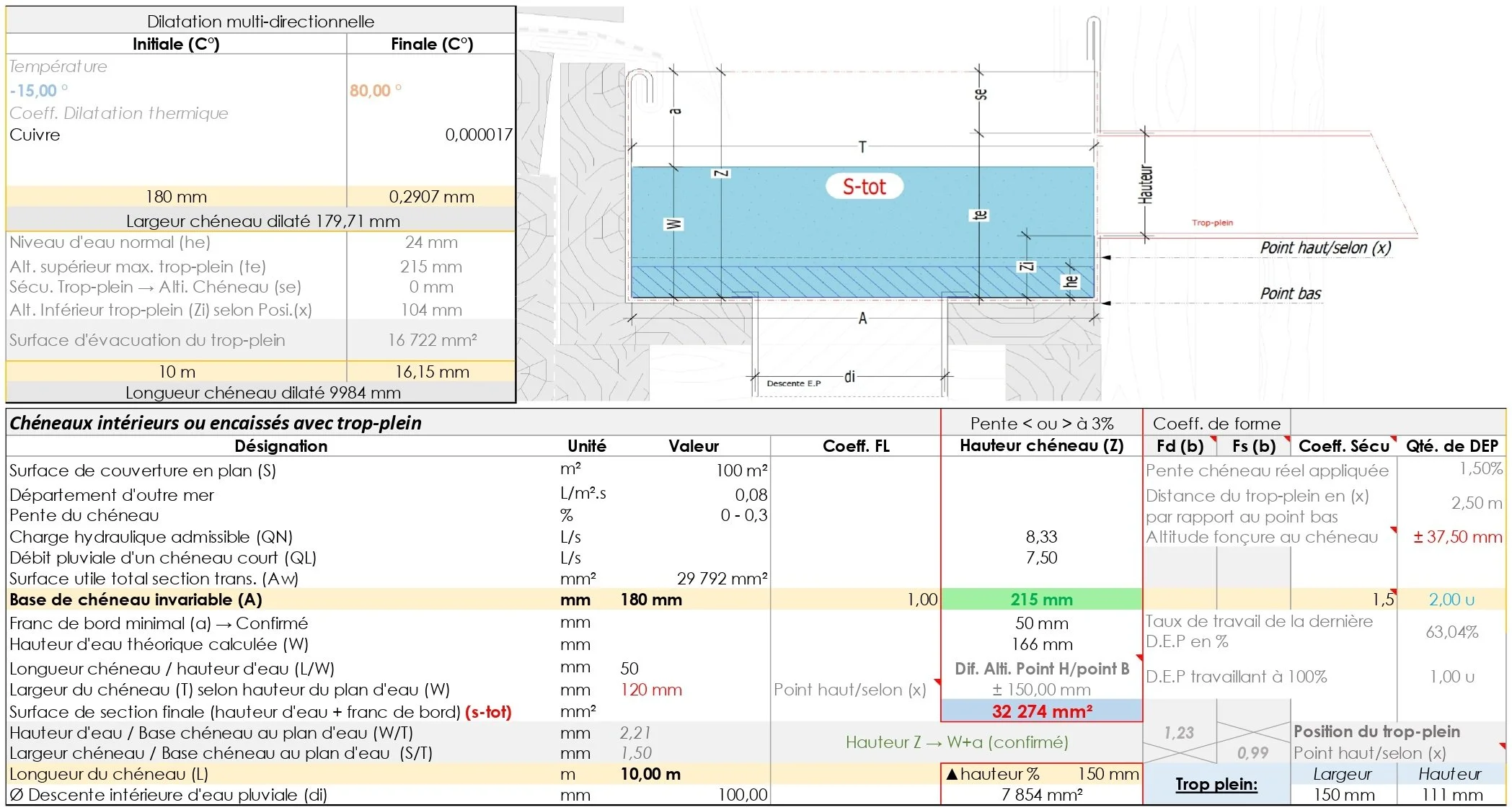

Évacuation des eaux pluviales & chéneaux encaissés
Analyse physique & Mécanique
Le calcul du débit de pointe pluvial s’appuie sur la surface projetée de la couverture et l'intensité pluviométrique centennale de la zone. La hauteur d'eau dans le chéneau est régie par les principes de l'écoulement à surface libre, qui prennent en compte le coefficient de rugosité du métal, le rayon hydraulique et la pente du fond de noue. Les variations thermiques saisonnières imposent de calculer la dilatation linéaire du métal sur de grandes longueurs afin d'éviter les déformations structurelles.
Justifications réglementaires & Points de contrôle
Capacité hydraulique : Évaluation de la section d'écoulement et de la hauteur de franc-bord pour déterminer la ligne d'eau théorique sous orage centennal.
Variations thermiques : Analyse des mouvements alternés du zinc, du cuivre ou de l'inox pour positionner les joints de dilatation et les coulisses conformément au DTU 40.5.
Sécurité de débordement : Prévention de l'engorgement des descentes d'eaux pluviales principales par le dimensionnement précis de trop-pleins de secours à section adaptée.
Impact économique & Rentabilité chantier
Optimisation des développés : Ajustement précis de la largeur du métal déployé (zinc, cuivre ou inox) pour supprimer tout gaspillage de matière première.
Nombre de joints maîtrisé : Détermination de l'emplacement exact des joints de dilatation pour éviter la surconsommation de pièces façonnées coûteuses.
Protection du second œuvre : Élimination totale des déboires d'infiltration intérieure et des coûts d'assurances ou de reprise de chantier associés.

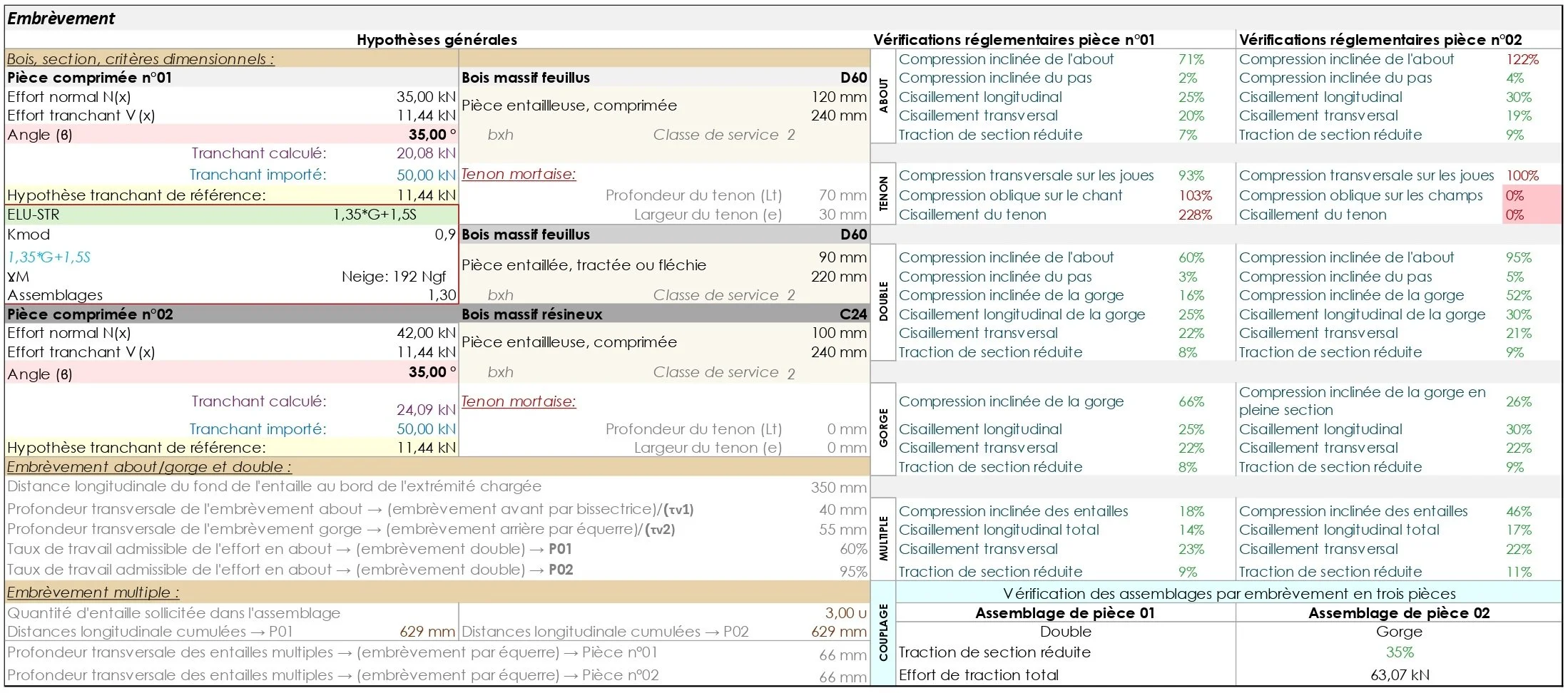

Justification des assemblages traditionnels
Analyse physique & Mécanique
L'embrèvement transmet un effort de compression axial important par contact direct bois sur bois. L'inclinaison de l'effort par rapport au fil du bois exige le calcul de la résistance à la compression inclinée selon les critères d'orientation des fibres. Le talon de l'embrèvement est dimensionné spécifiquement pour résister au cisaillement longitudinal sur toute sa longueur d'about.
Justifications réglementaires & Points de contrôle
Vérification de la gorge et de l'about (Eurocode 5) : Validation des contraintes pour éviter le matage et l'écrasement localisé des fibres.
Profondeur d'entaille : Respect des limites géométriques réglementaires par rapport à la hauteur de la pièce pour éviter d'affaiblir la section.
Section réduite de la pièce traversante : Contrôle des contraintes de flexion et de traction dans la pièce entaillée avec intégration du coefficient d'affaiblissement.
Impact économique & Rentabilité chantier
Élimination des connecteurs métalliques : Suppression complète du besoin en sabots, étriers et broches métalliques onéreux.
Optimisation des temps d'usinage : Profondeur de taille ajustée au besoin exact pour accélérer le passage sur centre de taillage numérique (ex: CADWORK / Hundegger).
Assemblage express sur chantier : Emboîtement parfait des pièces bois sur bois sans ajustement manuel long et pénible.

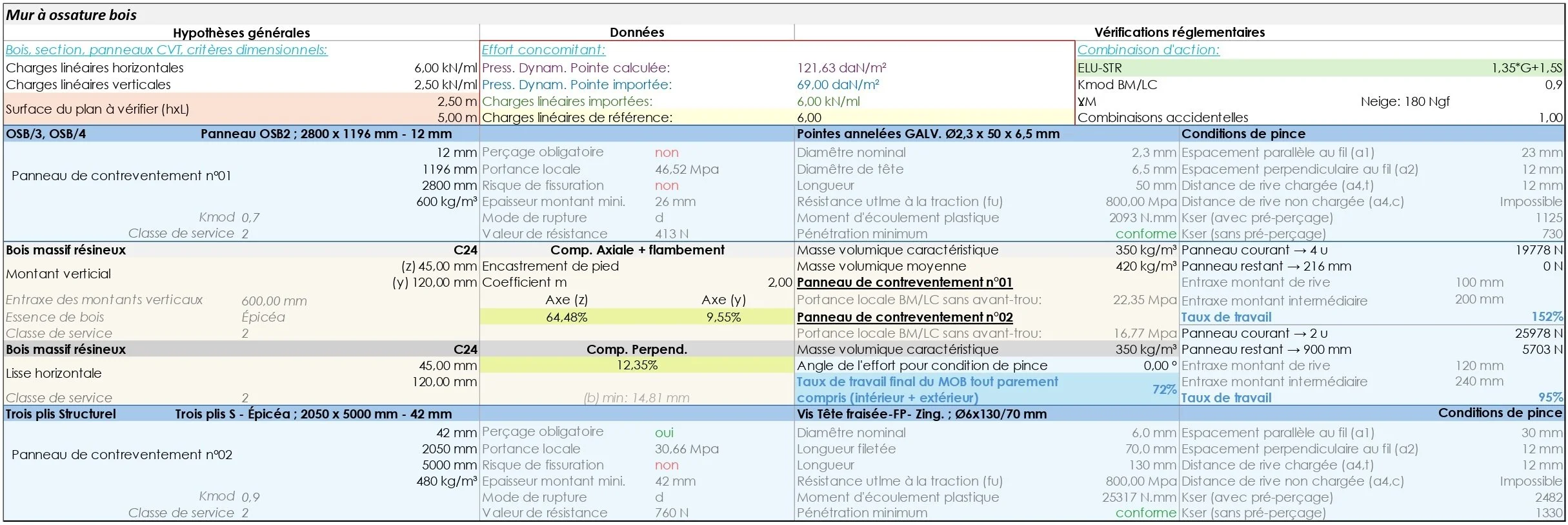

Dimensionnement des murs à ossature bois & contreventement
Analyse physique & Mécanique
Le comportement d'un voile MOB combine la reprise de charges verticales (flexion-compression des montants) et d'efforts horizontaux (cisaillement de la couture). La vérification au flambement d'un montant prend en compte la combinaison de l'effort axial et du moment de flexion sous vent. La capacité de contreventement du panneau repose sur la résistance individuelle de chaque organe d'assemblage (pointes), calculée selon la théorie de plastification de l'organe ou d'écrasement du bois.
Justifications réglementaires & Points de contrôle
Flambement des montants (Eurocode 5) : Application du coefficient d'instabilité dépendant de l'élancement relatif de l'élément.
Écrasement de la lisse basse : Vérification de la contrainte de compression perpendiculaire au fil sous la retombée des montants.
Déformation de service (ELS) : Limitation de la flèche instantanée et finale ainsi que du déplacement de tête d'étage pour préserver les doublages et vitrages.
Impact économique & Rentabilité chantier
Rationalisation du clouage : Détermination de l'entraxe exact des pointes annelées pour éviter le sur-clouage (gain direct de temps opérateur et de consommables).
Optimisation des ancrages : Positionnement ciblé des tirants de soulèvement aux seuls angles sollicités en traction.
Entraxe montants maximisé : Écartement des montants au maximum des tolérances pour réduire le linéaire total de bois.

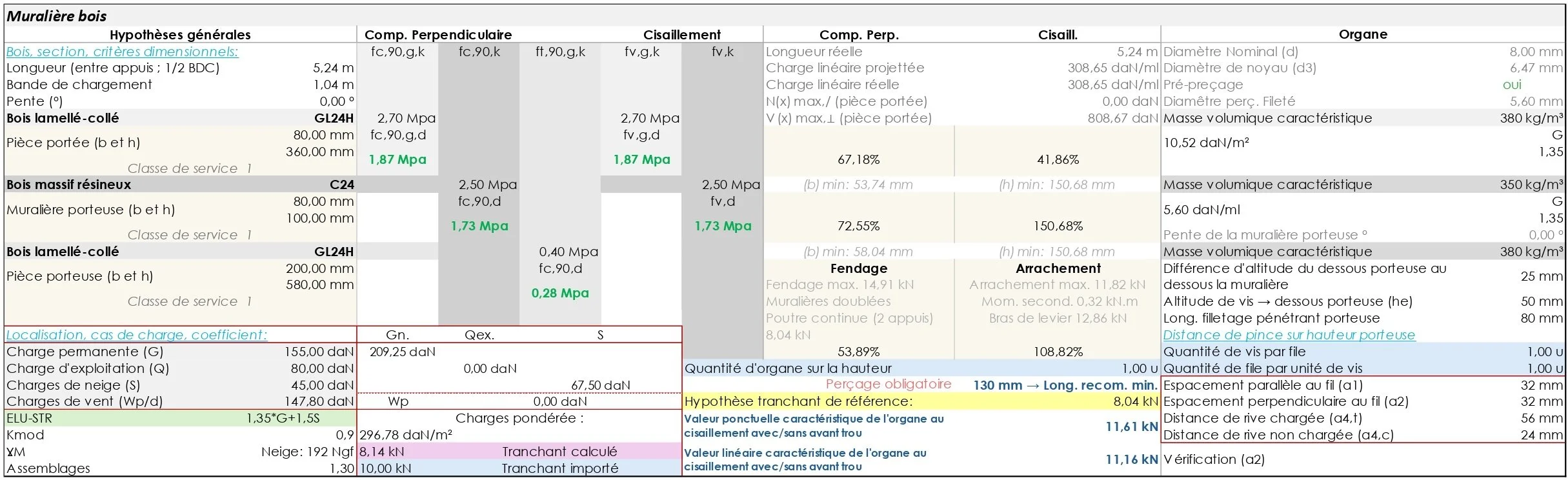

Dimensionnement des muralières bois & fixation par vis
Analyse physique & Mécanique
L'ancrage d'une muralière transmet la réaction d'appui du solivage via des fixations travaillant au cisaillement. L'effort transmis crée un cisaillement parallèle au fil du bois, mais également une sollicitation de traction transversale induite par l'excentrement du support. Pour éviter la ruine par fendage provoquée par cet effort transversal, nous vérifions le critère de fissuration du bois en fonction de l'épaisseur de la pièce et de la position des ancrages.
Justifications réglementaires & Points de contrôle
Capacité des fixations (Eurocode 5) : Prise en compte de la capacité au cisaillement et de l'effet de corde pour les vis structurelles.
Respect des pinces réglementaires : Contrôle des distances d'isolement entre fixations et des distances aux rives chargées et non chargées.
Pression diamétrale dans le bois : Validation de la résistance à l'ovalisation des perçages sous l'action du corps de la fixation.
Impact économique & Rentabilité chantier
Nombre de fixations optimisé : Quantité de vis ou goujons réduite au strict nécessaire grâce à la prise en compte de leur capacité réelle.
Gain sur la pose : Suppression des opérations de pré-perçage non obligatoires lorsque le respect des distances aux rives le permet.
Zéro erreur de perçage : Plan d'implantation clair prévenant les reprises manuelles sur le chantier.

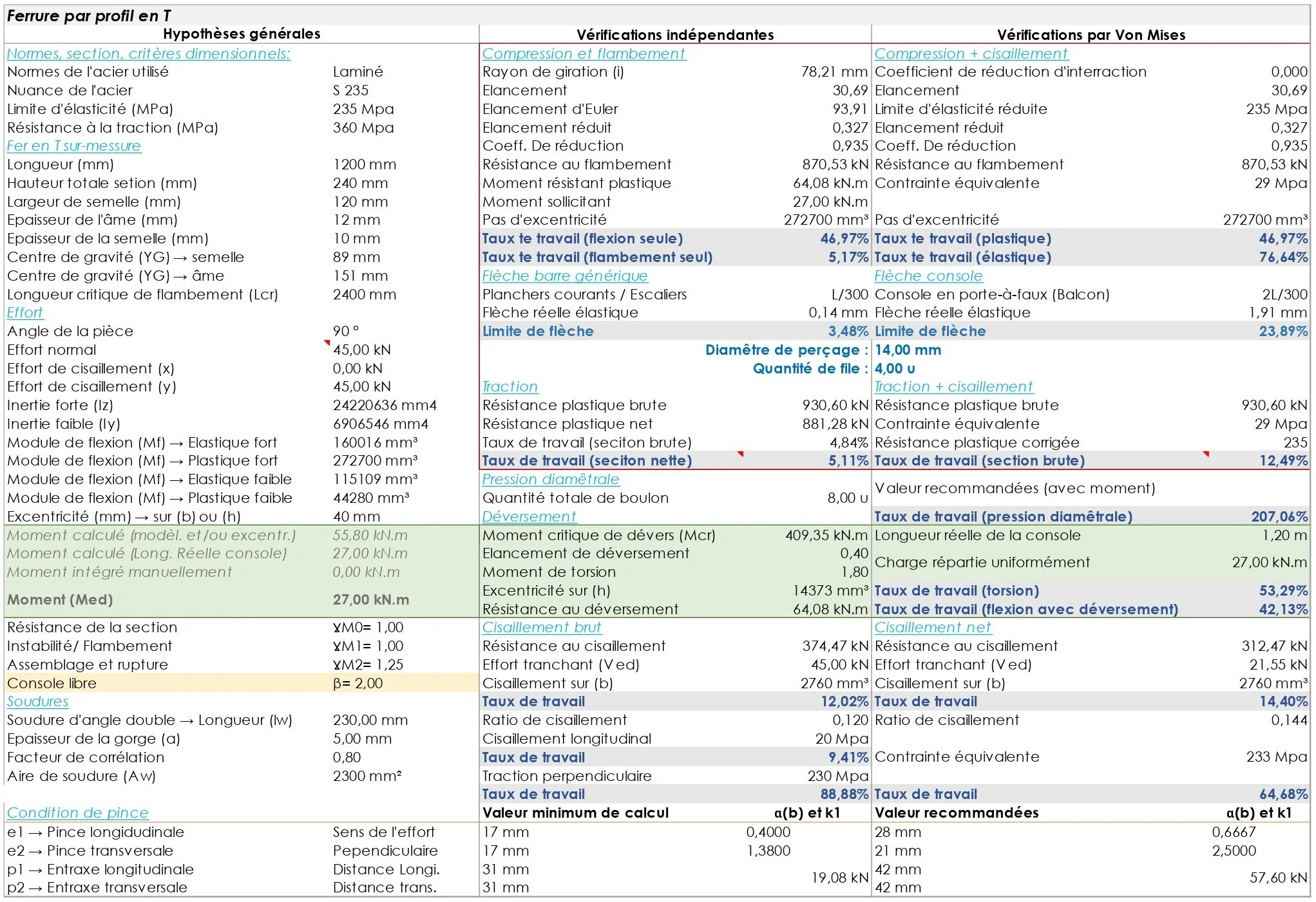

Dimensionnement des ferrures métalliques sur mesure & assemblages hybrides
Analyse physique & Mécanique
Les ferrures métalliques sur mesure assurent la jonction aux nœuds fortement sollicités. Le calcul de l'acier s'effectue selon l'Eurocode 3 via la vérification du réseau de contraintes combinées (flexion, compression, torsion et cisaillement) sur la section d'acier net. Les cordons de soudure reliant les platines sont dimensionnés pour résister aux contraintes de cisaillement et de traction perpendiculaire.
Justifications réglementaires & Points de contrôle
Instabilité de la pièce métallique (Eurocode 3) : Contrôle du flambement des platines et du risque de déversement sous moment critique.
Pression diamétrale de l'interface : Validation du transfert d'effort entre tiges ou boulons et flasques métalliques sans plastification.
Résistance des assemblages soudés : Calcul de la hauteur de gorge minimale du cordon de soudure pour éliminer tout risque de rupture.
Impact économique & Rentabilité chantier
Épaisseurs de tôle ajustées : Diminution des épaisseurs de platines pour faire baisser le coût du métal et le tarif de découpe laser.
Ferrures plus légères : Pièces métalliques faciles à poser, manipulables sans recourir systématiquement à des engins de levage lourds.
Temps de soudure réduit : Gorges de soudure dimensionnées au juste besoin pour accélérer le façonnage en atelier de métallerie.
